今回は2章『呼吸器系』より、「呼吸のしくみ」について解説します。



著:角野ふち




呼吸のしくみ

肺のなかに空気が出入りする、このしくみを換気といいます。

とはいっても、肺は自ら膨らんで換気をするわけではありません。



前述した通り、筋肉と骨が動くことで肺が伸ばされ膨らむことができます。

そして、膨らんだ肺は自ら縮むことができます(=肺弾性収縮力)。

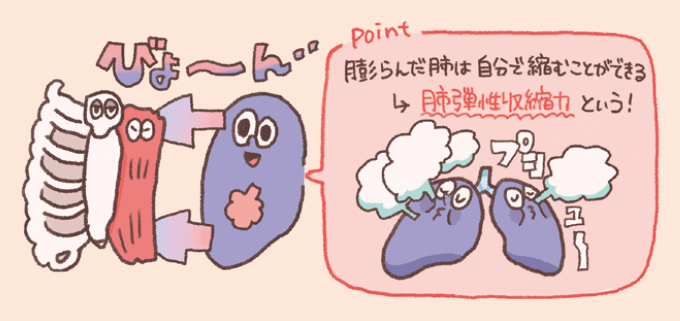

膨らんだ肺が自ら縮もうとする性質である「肺弾性収縮力」を解説した図。 肺が胸郭と引き合う様子や、空気を押し出して縮むイメージがキャラクターを用いて描かれている。



イメージしてみる

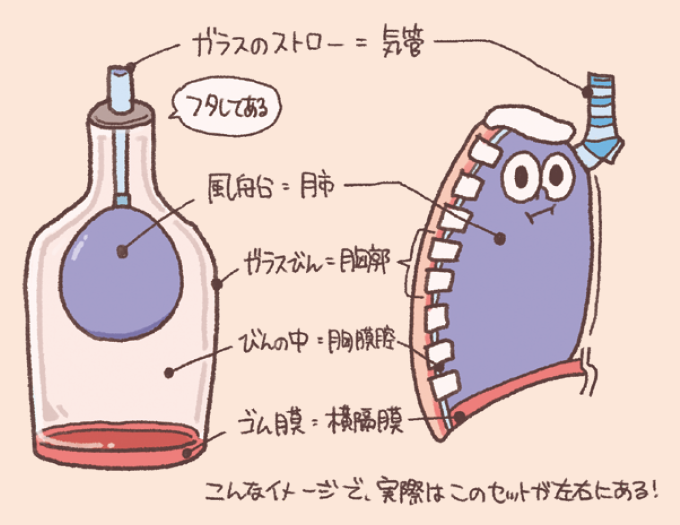

ガラスびんや風船を用いて、胸郭・肺・横隔膜などの呼吸に関連する器官の構造をモデル化した図。 びんの中を胸膜腔、底のゴム膜を横隔膜に見立てて、実際の解剖図と比較しながら呼吸の仕組みを視覚的に解説している。



吸息と呼息

肺の空気の出入りには圧力が関係してきます。

ガラスビンのように密閉された空間(胸膜腔(きょうまくう))があり、常に圧力が低い(陰圧(いんあつ))状態を保っています。

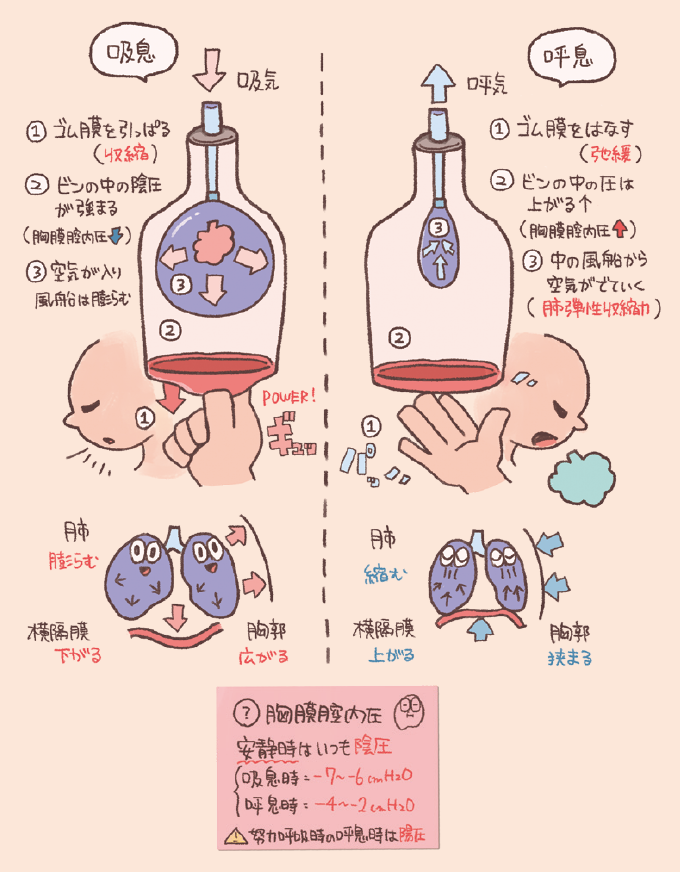

呼吸の仕組みを解説するイラスト。瓶と風船の模型を使い、横隔膜が下がると胸腔内が陰圧になり肺が膨らむ(吸気)、横隔膜が上がると圧が上がり肺が縮む(呼気)というメカニズムを対比させている図解。
